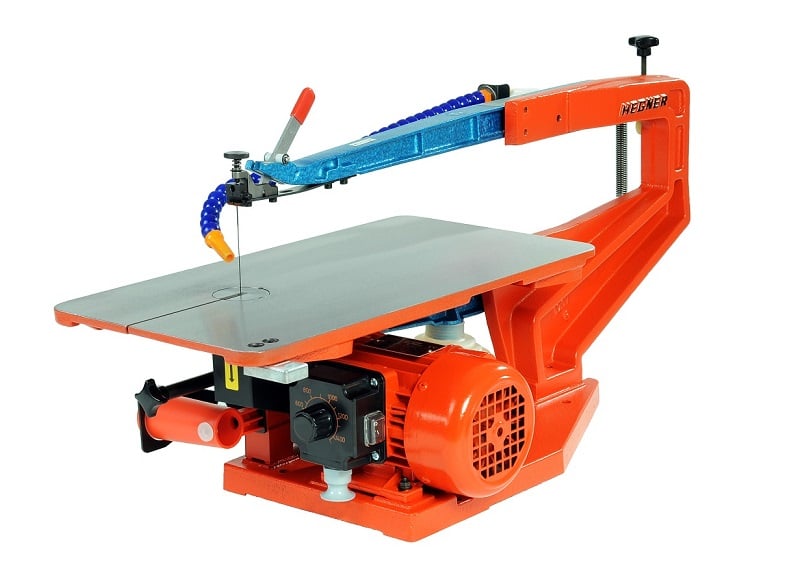

Hegner Multicut-Quick

Grösste Ausladung, vorteilhaft bei grossen Werkstücken. Ansonsten wie Multicut-SE

Technische Beschreibung:

Aufbau aus Grauguss – Motor für Dauerbetrieb ausgelegt (Qualitätsmotor) – Tischplatte aus Grauguss, feinstgeschliffen – Verwendung handelsüblicher Laubsägeblätter – Einstellbare Sägeblattspannung – Zentraler Anschluss Durchmesser 35 mm für obere und untere Staubabsaugung – Hegner Sägeblatt Einspanntechnik – Mit elektronischer Drehzahlregelung, stufenlos von 400 bis 1400 U/min

Video

PDF

Produktflyer

Preisliste

Explosionszeichnung

Zubehör für Hegner-Dekupiersägen

Dreibeiniger Maschinenständer

maschinenstaendergr

Zur vibrationsfreien Aufstellung der Maschine (dämmt Schwingungen noch besser als eine Holzwerkbank).

Wird komplett montiert geliefert. Arbeitshöhe: 1060 mm

Best.- Nr. 002 02 000 (für alle Multicut)
Best.- Nr. 003 02 000 (für Polycut-3)
(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Werkstück-Niederhalter

Screen Shot 2559-06-24 at 1.55.12 PM

Insbesondere für den Betrieb in Schulen und allen Ausbildungswerkstätten empfehlenswert. Bestehend aus stabilem Arm, Druckgabel und Fingerschutz

Multicut-1 (hergestellt nach Nov. 2017)    Best.-Nr. 011 04 000
Multicut-1 (hergestellt vor Dez. 2017)    Best.-Nr. 011 01 000

Multicut-2S/-SE/-Quick    Best.-Nr. 018 41 000

Polycut-3    Best.-Nr. 004 01 000

(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Fussschalter

Screen Shot 2559-06-24 at 1.56.15 PM

Zum Ein-/Ausschalten der Maschine (bei gedrücktem Schalter ist der Motor an)
Praktisch z.B. bei vielen Innenschnitten, da die Maschine nicht ständig von Hand aus- und eingeschalten werden muss. (Mit dem Fussschalter kann die Drehzahl nicht beeinflusst werden.)

Best.-Nr. 000 03 000

Achtung: Nicht verwendbar bei der Polycut 3. Diese benötigt einen werkseitig angebauten Fussschalter.

Spezial Sonderklemme für Innenschnitte

sonderklemmegr

Ermöglicht schnelles Wieder-Einspannen des
Sägeblattes in der oberen Klemme nach dem Durchführen durch das Werkstück. Mit
gehärtetem und drehbarem Druckstück
(verhindert das Verdrehen des Sägeblattes).

Best.-Nr. 000 00 450

Schleifeinsätze für Dekupiersäge


Zum Schleifen Ihrer Dekupiersägenprojekte mit der Hegner Dekupiersäge


Schleifeinsätze Set 6 mm, je 1 x Korn 80, 120, 240, 320   Best.-Nr. 000 03 700
Schleifeinsätze 6 mm, 4 x Korn 80   Best.-Nr. 000 03 708
Schleifeinsätze 6 mm, 4 x Korn 120   Best.-Nr. 000 03 712
Schleifeinsätze 6 mm, 4 x Korn 240   Best.-Nr. 000 03 724
Schleifeinsätze 6 mm, 4 x Korn 320   Best.-Nr. 000 03 732


Schleifeinsätze Set 12 mm, je 1 x Korn 80, 120, 240, 320   Best.-Nr. 000 03 800
Schleifeinsätze 12 mm, 4 x Korn 80   Best.-Nr. 000 03 808
Schleifeinsätze 12 mm, 4 x Korn 120   Best.-Nr. 000 03 812
Schleifeinsätze 12 mm, 4 x Korn 240   Best.-Nr. 000 03 824
Schleifeinsätze 12 mm, 4 x Korn 320   Best.-Nr. 000 03 832

Maschinenlampe mit LED Leuchtmittel

230V, 21 LEDs (max. 9W), Tageslichtweiss

Einschliesslich Halter für die Befestigung an der Maschine

für Multicut-1 (vor Dez. 2017)        Best.-Nr. 002 05 700

für Multicut-1 (nach Nov. 2017) und

Multicut-2S/-SE/-Quick    Best.-Nr. 018 05 700

für Polycut-3    Best.-Nr. 004 05 700

(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Lupen-Leuchte LED

230V, 60 LEDs (8W), 1.75-fache Vergrösserung

Einschliesslich Halter für die Befestigung an der Maschine

für Multicut 1 (hergestellt vor Dez. 2017)            Best.-Nr. 002 05 710

für Multicut-1 (hergestellt nach Nov. 2017) und

Multicut-2S/-SE/-Quick         Best.-Nr. 018 05 710

für Polycut-3            Best.-Nr. 004 05 710

(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Vierkantschlüssel

vierkantschluesselgr

Zum Einspannen des Sägeblatt in der Sägeblatt- Klemme

Best.-Nr. 000 00 102

Sägeblatt-Klemme

segeblattklemmegr

Erhältlich mit einer Schlitzbreite von 0,7 mm, geeignet für alle handelsüblichen Sägeblätter

Best.-Nr. 000 00 100

Trockensauger Maximus 13E

Maximus-PT-Sauger(1) copy

  • Extrem Leise, nur 64 dB(A) Schalldruckpegel (entspricht 76 dB(A) Schallleistungspegel)
  • Enorme Saugleistung mit 290 mbar Unterdruck bei 60 l/sec
  • Grosser Aktionsradius, 7,5 m Netzkabel und 2,5 m Saugschlauch
  • Drehdurchführungen am Saugschlauch für rückstellfreies Arbeiten
  • Leistungsregulierung für optimale Einstellung auf jeden Belag
  • Staubfreie Schmutzentsorgung durch verschliessbare Vliesfiltertüte
  • Aufrechtes Arbeiten durch Fussbetätigung des Schalters und Parkposition des Sauggeschirrs
  • Arbeiten mit Vliesfilterkorb auch ohne Vliesfiltertüte möglich
  • Allergiker-geeignet durch optionale HEPA H12 Filterkassette
  • Mit Steckdose und Einschaltautomatik für Elektrowerkzeug – max. 2000 Watt

Normalzubehör:

  • Saugschlauch 2,5 m mit Handstück
  • 2 Verlängerungsrohre
  • 1 Bodendüse
  • 1 Fugendüse
  • 1 Polsterdüse
  • 1 Anschlussstück 36mm
  • 1 Vliesfilterkorb
  • 1 Vliesfiltertüte Staubklasse M

Best.-Nr. 000 07 100

Vlies-Filtersäcke zu Maximus 13E, Staubklasse M

Vliesfiltersäcke (Pack à 10 Stück)                         Best.-Nr. 000 07 150

HEGNER Sicherheitsschalter

Das Sicherheits-Plus für alle Hegner Dekupiersägen

  • In Schulen, öffentlichen Werkstätten ……..
  • Beim Sicherheitsbewussten Heimwerker
  • In Notsituationen schneller Stopp der Maschine
  • Kein selbsttätiger Wiederanlauf nach Stromausfall oder Stromschwankungen
  • Möglichkeit zur Verriegelung des Ein-Aus Schalters
  • Erspart den Einsatz eines Elektrikers und grösseren Installationsbedarfs
  • Einfache, steckerfertige Montage an den Hegner Feinschnittsägen

Die einfache und kostengünstige Lösung für den noch sichereren Betrieb von Hegner Dekupiersägen

Best.-Nr. 000 04 000

HEGNER Gelenkschlauch Nachrüstset

für eine klare Sicht auf den Sägeschnitt

Nachrüstbar bei allen Hegner Dekupiersägen ab Jahrgang 1995

für Multicut 1             Best.-Nr. 002 00 605

für Multicut-2S, -SE         Best.-Nr. 018 00 605

für Multicut-Quick         Best.-Nr. 022 00 605

für Polycut-3            Best.-Nr. 004 00 605


Buch „fein gesägt“

9228_70mm

fein gesägt!

Wenn Sie mit Ihrer Dekupiersäge einmal mehr machen wollen, als kleine Tierfiguren für die Fensterdekoration, dann werden Sie hier fündig. Die südafrikanisch-kanadische Holzwerkerin Roshaan Ganief zeigt 40 ambitionierte Projekte, die immer dekorativ und häufig auch sehr praktisch sind: Visitenkartenhalter, Bilderrahmen, Schlüsselbretter, Untersetzer, eine Magnettafel, eine Lampe, Schmuck und manches mehr. Holen Sie mehr aus Ihrer Dekupiersäge heraus und bauen Sie stilvolle Deko-Objekte und nützliche Geschenke.

Best.-Nr. 000 05 016

  Buch “Arbeitsbuch Feinschnittsäge“

9222_70mm

Arbeitsbuch Feinschnittsäge

Das Aufsteigerbuch für den Dekupiersägebesitzer! Alle Anleitungen mit Vorlagezeichnungen! Nach einer Einführung in die Möglichkeiten der Feinschnittsäge und einigen Bemerkungen zu Material und Arbeitssicherheit, bietet das Buch einen kompletten Einsteigerkurs. In 25 praktischen Übungen, die im Schwierigkeitsgrad ansteigen, werden Anfänger zu Fortgeschrittenen. Die Techniken, die hier an ebenso praktischen wie schönen Objekten eingeübt werden, bauen aufeinander auf. Begonnen wird mit einfachen Figuren wie z.B. einem Fisch und am Ende stehen komplexere Arbeiten: Puzzles, Buchstaben und eine Einfassung für einen Korb. Hier macht Lernen von Anfang an Spass! Zielgruppe: alle die mit Feinschnitt- oder Laubsäge arbeiten wollen; Pädagogen, die einfaches handwerkliches Arbeiten einsetzen (Hinweis: Feinschnittsäge, die elektrische Laubsäge, heisst mancherorts auch Dekupiersäge)

Best.-Nr. 000 05 015

Vergleichstabelle Hegner-Feinschnittsägen

Sägen-TypMulticut-1Multicut-2SMulticut-SEMulticut-QuickPolycut-3
Längsdurchgang365 mm460 mm460 mm560 mm500 mm
Maschinengewicht16 kg19 kg23 kg30 kg37 kg
ArbeitstischAlu-GussAlu-GussGrau-GussGrau-GussGrau-Guss
Motor100W/230V100W/230V100W/230V100W/230V180W/230V
Geschwindigkeiten11ElektronischElektronisch4
Drehzahl U/min1400 (*)1400400 bis 1400400 bis 1400700/1100/1270/1600
Schnellspannungneinjajajanein
Hubhöhe mm12 und 1512 und 1912 und 1912 und 1914 und 24

(*)optional: elektronisch stufenlos von 400 bis 1400 u/min, besonders vorteilhaft beim Sägen von Eisen, Kunststoffen und sehr feinen Holzarbeiten.

Max. SchnittstärkeMulticut-1Multicut-2SMulticut-SEMulticut-QuickPolycut-3
Weichholz5065656550
Hartholz4055555550
Buntmetall615151515
Eisen8888
Kunststoff1540404040
Schaumstoff65656565

Pdf-download-icon Download

Technisches Datenblatt Hegner Multicut Quick

Technische Daten
Längsdurchgang 560 mm
Durchgangshöhe 65 mm
Sägetisch 435 x 230 mm, 45°/12°schwenkbar
Länge x Breite 730 x 280 mm
Sägehub 2 Hübe, 19 und 12 mm
Motor 230 V, 100 Watt/400-1400 U/min
Gewicht ca. 30 Kg
Werkstoffe
Weichholz 65 mm
Hartholz 50 mm
Kupfer,  Aluminium 15 mm
Messing, Silber 10 mm
Eisen 6-8 mm
Kunststoffe 40 mm
Schaumstoffe 65 mm

Weiterer Lieferumfang
1 Sortiment Qualitätslaubsägeblätter (76 Stück)
2 Sägeblatt-Klemmen 0,7 mm
2 Schrauben für Sägeblatt-Klemmen
1 Sonderklemme für Innenschnitte
1 Kunststoff-Tischeinlegeteil
2 Ersatzrollen für Schnellspannung
1 Satz Bedienwerkzeug, Bedienungsanleitung

BestellnummerArtikelbeschreibung
022 00 000CHMulticut Quick mit elektronischer Drehzahlregelung von 400 – 1400 U/min.
022 20 000CHMulticut Quick mit elektronischer Drehzahlregelung (400 – 1400 U/min.) über Fusspedal
