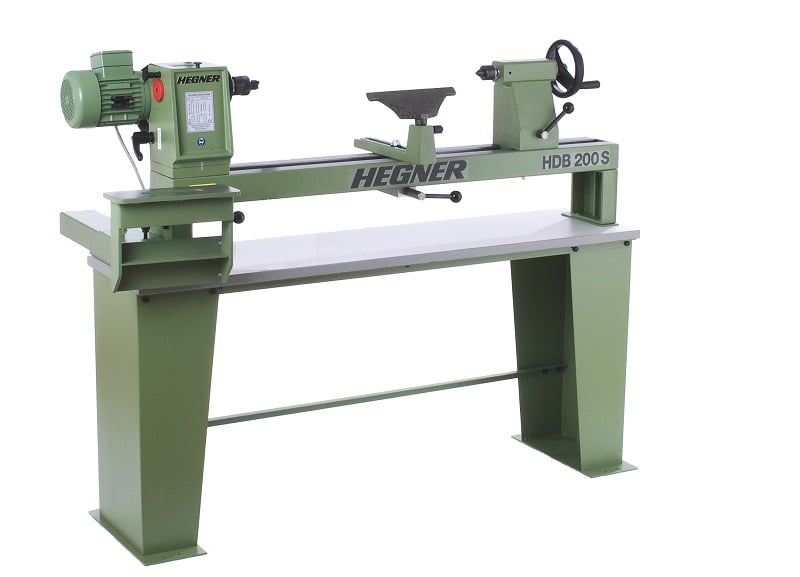

HEGNER Holzdrehbank HDB 200 S

Abbildung enthält Sonderzubehör (Aussenborddrehvorrichtung und Unterbau nicht im Lieferumfang enthalten)

Stark, robust und vielseitig sind die Holzdrehbänke von Hegner. Grosser Drehzahlbereich sorgt für Präzision beim Drechseln. Der konstante Lauf ermöglicht ein ruhiges, sicheres Arbeiten.

Technische Beschreibung:

  • Drehmaschinenbett aus dickwandigem Rechteck-Präzisionsstahlrohr 70 mm x 50 mm
  • Spindelstock-Körper aus Grauguss. Zweireihiges Schrägkugellager. Dieses kann grosse Axialbelastung in beiden Richtungen aufnehmen und haelt die Axialverschiebung der Spindel bei wechselnder Belastung in engen Grenzen.
  • Übertragung der Kraft vom Motor zur Spindel erfolgt über einen 4-Rippenkeilriemen ( Poly-V-Riemen). Dadurch ist eine wirkungsvolle und vibrationsfreie Übertragung der Motorkraft auf das Werkstück sichergestellt.
  • Luftgekühlter 750-Watt-Motor für Dauerbelastung, mit Nullspannungsauslösung.
  • Schwenkbarer Spindelstock (360°)
  • Die große Kapazität der Drehbank erlaubt das Aufspannen großer Werkstücke bis 1000 x 340 mm.
  • 24-Schritt-Teileinrichtung. Serienmäßig im Spindelstock eingebaut.
  • Gut bedienbare Exzenterspannhebel sorgen dafür, dass alle Operationen des regulären Positionswechsels an der Drechselbank (Reitstock, Werkzeugauflage) schnell und leicht positioniert werden können.
  • Umfassende Zubehörpalette garantiert uneingeschränkte Drehmöglichkeiten.
  • Fünf Geschwindigkeiten (400/800/1400/2400/2800 U/min) .

In weniger als 30 Sekunden lassen sich die Geschwindigkeiten verändern. Ein Spannhebel gewährleistet die optimale Riemenspannung.

PDF

Produktflyer

Preisliste

Explosionszeichnung

Zubehör

Zubehör für Hegner HDB 200S

Unterbau

Bestellnummer: 042 15 050

Aussenbord-Dreheinrichtung

(Anwendungsbeispiel; Handauflage, Planscheibe und Maschine nicht im Lieferumfang enthalten)

Bestellnummer: 042 15 150

Schablonenrohling für LQ 400

Bestellnummer: 060 01 000

Schablonenrohling für LQ 400 mit Längsschlitzen

Bestellnummer: 060 00 016

Kopierstahl (Wendeplatte) für LQ 400

Bestellnummer: 060 00 044

AXH1 Vierbacken-Futtersatz

Dieses Drechselfuttersystem ist mit höchster Präzision aus hochqualitativem Stahl gebaut. Es wird immer
weiterentwickelt, sehr oft in Zusammenarbeit mit professionellen sowie mit Hobbydrechslern, um alle eventuellen Probleme beim Spannen der Werkstücke meistern zu können.

Ein Leitmotiv des Herstellers ist es, mehrere Arbeitsgänge zu bewältigen, ohne die Futter abschrauben zu müssen. Die angebotenen Variations- und Kombinationsmöglichkeiten von Futter und Zubehör bieten ein Minimum an Kosten und ein Maximum an Flexibilität.

Das hier angebotene Futter basiert auf dem bewährten “Schneckenprinzip”, um ein gefühlvolles Spannen zu ermöglichen. Dieses System erlaubt, je nach Backen, einen gesamten Spannweg bis zu ca. 38 mm.

AX1 Vierbackenfuttersatz inklusive:

  1. Koffer, um alles sauber aufzubewahren
    2. AX1 Vierbackenfutter mit Flansch M 33 x 3,5 mm, passend zu allen HEGNER Drechselbänken, komplett mit Bedienwerkzeugen 3. Typ C Greif-und Spreizbacken
    4. Innen- und Außenstufenbacken
    5. Schraubenfutter-Einsatz Typ C
    6. Aufnahmebacken, zur Aufnahme aller AXMINSTER Backensätze
    7. Planscheibenring Typ C

Dieses Vierbackenfutter ist das bekannte Original AXMINSTER Futter.

Bestellnummer: 035 09 000

Schraubenfutter

Durchmesser 80 mm

Bestellnummer: 035 01 000

Einschlagfutter

Bestellnummer: 035 02 000

Durchmesser: 20,35,50 und 70 mm

Bestellnummer: 035 03 000

Durchmesser: 20 mm

Bestellnummer: 035 04 000

Durchmesser: 35 mm

Bestellnummer: 035 05 000

Durchmesser: 50 mm

Bestellnummer: 035 06 000

Durchmesser: 70 mm

Dreibackenfutter

mit Flansch, Durchmesser 100 mm

Bestellnummer: 035 07 000

Vierbackenfutter

mit Flansch, Durchmesser 100 mm
(Abbildung ähnlich!)

Bestellnummer: 035 08 00

Dreibackenfutter

mit Flansch, Durchmesser 125 mm
(Abbildung ähnlich!)

Bestellnummer: 030 07 000

Vierbackenfutter

mit Flansch, Durchmesser 125 mm
(Abbildung ähnlich!)

Bestellnummer: 030 08 000

Schutzvorrichtung für Backenfutter

Durchmesser 100 mm/125 mm

Bestellnummer: 041 25 210

Mitlaufende Körnerspitze MK 2

mit abnehmbarem Druckring

Bestellnummer: 041 25 300

Hochleistungs-Schnellspannfutter MK

Spannbereich 3-16 mm

Bestellnummer: 035 10 000

Planscheibe

Stahl, Durchmesser 120 mm (Abbildung ähnlich)

Bestellnummer: 035 11 000

Planscheibe

Alu, Durchmesser 200 mm

Bestellnummer: 035 12 000

Lünette

Spannbereich Durchmesser 8-80 mm

(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Bestellnummer: 030 06 000

Stirnmitnehmer 4-Zack MK2

Bestellnummer: 041 25 280

Durchmesser: 25 mm (mit M16 Aufnahmegewinde)

Bestellnummer: 042 13 050

Durchmesser: 16 mm

Bestellnummer: 042 13 000

Durchmesser: 25 mm

Bohrfutterkegel MK2 / B16

Bestellnummer: 042 13 100

Abdrückmutter M33

Bestellnummer: 042 13 200

1 Satz Drechselwerkzeug, schwere Ausführung

Flachmeißel, Drehröhre 12 mm, Drehröhre 20 mm, Abstechstahl, Drehmeissel rund, Spitzzirkel, Tasterzirkel, Lochzirkel und Schreinerwinkel

Bestellnummer: 035 14 000

Hegner Schalenspannfutter

Schalenspannfutter mit Planscheibenringen 95 und 125 mm und Spreizsegmenten 66 und 96 mm für HDB200S/HDB200SE bzw. Gewindeaufnahme M33 DIN 800

Bestellnummer: 042 50 100

Pdf-download-icon Download

Technisches Datenblatt

Technisches Datenblatt Hegner Holzdrehbank HDB 200 S

Motor: Drehstrom 400 V, 50 Hz, 0,75kW, 1400U/min oder Wechselstrom 230 V, 50 Hz, 0,75 kW, 1400 U/min
Hauptschalter: EIN/AUS mit Nullspannungs-Auslösung
Spindeldrehzahlen: 400 / 800 / 1400 / 2400 / 2800 U/min
Spindelstock: schwenkbar 0-180°, stufenlos
Gesamtlänge: 1870 mm / 1640 mm / 1120 mm
Spitzenweite: 1000 mm / 770 mm / 350 mm
Spitzenhöhe: 200 mm
Max. Dreh-Durchmesser mit Außenbord-Dreheinrichtung: 750 mm
Spindelinnenkegel: MK 2, Spindel durchbohrt 11,75 mm
Spinnen-Aussengewinde: M 33 DIN 800
Teileinrichtung: 24er Teilung
Drehbankbett: dickwandiges Präzisions-Rechteckstahlrohr, geschliffen, 70 x 50 mm
Reitstock: Werkzeug-Aufnahme MK 2 / Pinole durchbohrt 13 mm / Pinolenweg 70 mm
Farbe: grün (RAL 6011)
Gewicht: Drehbank: 57kg netto, Unterbau 23kg netto

elektronische Installation mit 3 m Kabel Bedienwerkzeug und Betriebsanleitung
Weiterer Lieferumfang
Vierzack – Stirnmitnehmer Durchmesser 25 / MK2
mitlaufende Körnerspitze MK 2
Handauflage 250 mm

Bestellnummer Artikelbeschreibung
042 10 000 Holzdrehbank HDB 200 S


Pdf-download-icon Download
