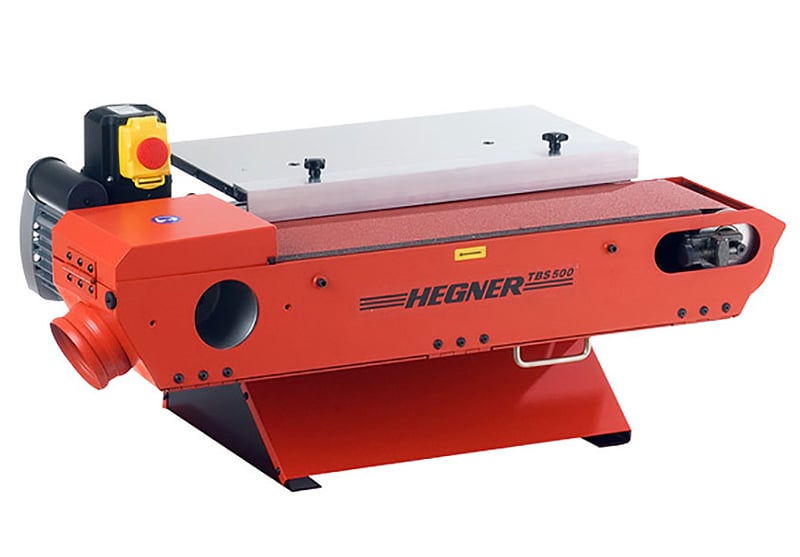

Hegner Tisch-Bandschleifmaschine TBS 500

Flexibler Bandschleifer für Holz- und Metallwerkstücke mit Schleiflänge bis zu 530 mm, der Winkelschliffe und Innenrundschliffe (Zubehör) kompakt und sicher ermöglicht. Durchschleifen von Langmaterial möglich. Mit der Tischbandschleifmaschine TBS 500 setzt Hegner neue Massstäbe im Bezug auf:

  • Sicherheit
  • Bedienfreundlichkeit
  • Einsatzmöglichkeiten

Technische Beschreibung:

  • Die Schleifeinheit ist neigbar von der horizontalen bis zur vertikalen Lage. Eine grosse Skala gestattet eine exakte Einstellung des Winkels von 0° bis 90°.
  • Möglichkeit zum Durchschleifen von Langmaterial.
  • Die Tischschleifmaschine besitzt ein geschlossenes Gehäuse, damit ist die Antriebs- und Umlenkrolle, das Schleifband, welches auf einer graphitbeschichteten Schleifauflage läuft, komplett abgedeckt.
  • Konvexe Bandrollen sorgen für einen exakten Lauf des Schleifbandes.
  • Eine aus Grauguss gefertigte Spanngabel garantiert eine exakte Bandlaufjustierung.
  • Motor in Wechselstromausführung 230 V.
  • Der eloxierte Schleiftisch ist in der Höhe und zum Schleifband (geführt in sechs Kugellagern) verstellbar, dadurch kann auch bei geschwenkter Schleifeinheit das Schleifband voll ausgenutzt werden.
  • Mit der Innenrundschleifeinrichtung (Sonderzubehör) können Rundungen aussen und innen mit auswechselbaren Schleifwalzen von 30, 40 und 50 mm Durchmesser geschliffen werden.
  • Maschine wird mit 3 m Kabel und Stecker anschlussfertig geliefert.
  • 3 Jahre Garantie (ausgenommen Verschleissteile)

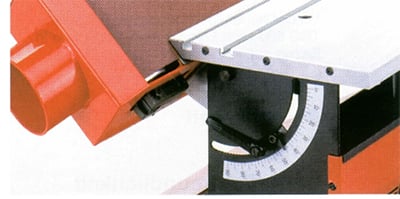

Exakte Einstellung des Winkels von 0° bis 90°.

Video

PDF

Produktflyer

Preisliste

Explosionszeichnung

Zubehör TBS 500 & TBS 500 IRS

Innenrundschleif-Einrichtung IRS


Schleiftisch. Schleifdorn. Je eine Gummihülse Ø 30, 40 und 50 mm mit je einer Schleifhülse Korn 80. Auf Wunsch kann die IRS werkseitig ohne Aufpreis montiert werden. Im Bestellfall bitte angeben.

Bestellnummer: 066 10 000

(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Maschinenständer

TBS500_staendergr

Länge: 560 mm

Breite: 400 mm

Höhe: 605 mm



Bestellnummer: 066 15 000

(Anwendungsbeispiel, Maschine nicht im Lieferumfang enthalten)

Schleiftischbelag aus Edelstahl

für die Metallbearbeitung

Bestellnummer: 066 20 000




Pdf-download-icon Download

Schleifbänder

Endlosschleifbänder 150 x 1600 mm                 Verkaufseinheit: Pack zu 5 Stück


Schleifbänder zum Schleifen von Holz und Kunststoff (Unterlage: F-Papier)

Quantität Körnung Bestellnummer
5 Stück Korn 60 066 00 506
5 Stück Korn 80 066 00 508
5 Stück Korn 100 066 00 510
5 Stück Korn 120 066 00 512
Je 1 Stück Korn 60, 80, 100, 120 066 00 520

Schleifbänder zum Schleifen von Metall und Holz (Unterlage: Gewebe)

Quantität Körnung Bestellnummer
5 Stück Korn 60 066 00 606
5 Stück Korn 80 066 00 608
5 Stück Korn 100 066 00 610
Je 1 Stück Korn 60, 80, 100 066 00 620

Schleifhülsen (für die Innenrundschliff-Einrichtung IRS)

100 mm Lang                                                     Verkaufseinheit : Pack à 3 Stück

Quantität Durchmesser Körnung Bestellnummer
3 Stück Ø 30 mm Korn 60 066 10 306
3 Stück Ø 30 mm Korn 80 066 10 308
3 Stück Ø 30 mm Korn 100 066 10 310
3 Stück Ø 40 mm Korn 60 066 10 406
3 Stück Ø 40 mm Korn 80 066 10 408
3 Stück Ø 40 mm Korn 100 066 10 410
3 Stück Ø 50 mm Korn 60 066 10 506
3 Stück Ø 50 mm Korn 80 066 10 508
3 Stück Ø 50 mm Korn 100 066 10 510
Je 1 Stück Ø 30, 40, 50 mm Korn 60 066 10 610
Je 1 Stück Ø 30, 40, 50 mm Korn 80 066 10 620
Je 1 Stück Ø 30, 40, 50 mm Korn 100 066 10 630



Pdf-download-icon Download

Technisches Datenblatt Hegner Tisch-Band-Schleifmaschine TBS 500

Technische Daten
Schleifbandbreite:  150 mm
Schleifbandlänge:  1600 mm
Motor:  230 V Wechselstrom / 50 Hz
Leistungsabgabe:  1,3 kw / 1,8 PS
Schleiflänge:  530 mm
Platzbedarf: L x B x H   960 x 450 x 310 mm
Schleiftischgrösse:  520 x 260 mm
Farbe:  Rot (RAL 2002)
Bandgeschwindigkeit:  14,6 m/sec
Gewicht:  ca. 53 kg
Rollendurchmesser Antriebsseite:  100 mm
Rollendurchmesser Bandführungsseite:  80 mm
Absaugstutzen beidseitig:  100 mm


Weiterer Lieferumfang
Gehrungsanschlag mit Anschlagschiene
1 Schleifband Korn 80 für Holz
Graphit-Schleifbelag
Bedienungsanleitung
BestellnummerArtikelbeschreibung
066 00 000CHTisch-Bandschleifmaschine TBS 500
066 06 000CHTischbandschleifmaschine TBS 500 mit Innenrundschliff-Einrichtung IRS
